管式爐

管式加熱爐說明

一、       管式加熱爐的工作原理

管式加熱爐一般由三個主要部分組成：輻射室、對流室及煙囪，圖1是一典型的圓筒爐示意圖。

爐底的油氣聯合燃燒器(火嘴)噴出高達幾米的火焰，溫度高達1000~1500℃、主要以輻射傳熱的方式，將大部分熱量傳給輻射室(又叫爐膛)爐管(也叫輻射管)內流動的油品。煙氣沿著輻射室上升到對流室，溫度降到700~900℃。以對流傳熱的方式繼續將部分熱量傳給對流室爐管內流動著的油品，之后溫度降至200~450℃的煙氣從煙囪排人大氣。油品則先進入對流管再進入輻射管，不斷吸收高溫?zé)煔鈧鹘o的熱量，逐步升高到所需要的溫度。

輻射室是加熱爐的核心部分，從火嘴噴出的燃料(油或氣)在爐膛內燃燒，需要一定的空間才能燃燒完全，同時還要保證火焰不直接撲到爐管上，以防將爐管燒壞，所以輻射室的體積較大。由于火焰溫度很高(較高處可達1500~1800℃左右)，又不允許沖刷爐管，所以熱量主要以輻射方式傳送。在對流室內，煙氣沖刷爐管，將熱量傳給管內油品，這種傳熱方式稱為對流傳熱。煙氣沖刷爐管的速度越快，傳熱的能力越大，所以對流室窄而高些，排滿爐管，且間距要盡量小。有時為增加對流管的受熱表面積，以提高傳熱效率，還常采用釘頭管和翅片管。在對流室還可以加幾排蒸汽管，以充分利用蒸汽余熱，產生過熱蒸汽供生產上使用。煙氣離開對流室時還含有不少熱量，有時可用空氣預熱器進行部分熱量回收，使煙氣溫度降到200℃左右，再經煙囪排出，但這需要用鼓風機或引風機強制通風。有時則利用煙囪的抽力直接將煙氣排入大氣。由于抽力受煙氣溫度、大氣溫度變化的影響，要在煙道內加擋板進行控制，以保證爐膛內較合適的負壓，一般要求負壓為2~3mm水柱，這樣既控制了輻射室的進風量，又使火焰不向火門外撲，確保操作安全。

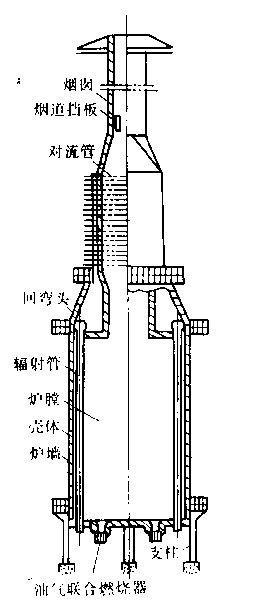

圖 1  管式加熱爐的主要結構

二、       管式加熱爐的主要工藝指標

1.     加熱爐熱負荷。每小時傳給油品的總熱量稱為加熱爐熱負荷(千卡/小時)，表明加熱爐能力的大小，國內煉油廠所用的管式加熱爐較大熱負荷在4200萬千卡／小時左右。

2.     爐管表面熱強度。每平方米爐管單位表面積一小時內所吸收的熱量叫爐管表面熱強度(千卡/米²·小時)。

爐管表面熱強度越高，在一定的熱負荷下所用的爐管就越少，爐子的尺寸可減小，投資可降低，所以要盡可能地提高爐管的表面熱強度。但爐管表面熱強度不能無限制地提高，因?yàn)椋孩贍t管表面熱強度增加，管壁溫度也會增加，靠近管壁處的油品就會因過熱裂解而結焦附在管壁上，增加了傳熱阻力，又使管壁溫度進一步增加，結焦不斷增厚，如此惡性循環，嚴重時可燒壞爐管。所以要根據油品性質的不同控制合適的爐管表面熱強度。加大管內油品流速，就不容易結焦，爐管表面熱強度可適當高些。在檢修時，須對爐管進行清焦處理。清焦的方法主要有空氣-蒸汽燒焦法和機械清焦法。②加熱爐爐膛內，各部分爐管的表面熱強度是不同的，因?yàn)闋t管距火焰的距離不同及爐管自身面向火焰面或背向火焰面等都會造成爐管受熱不均。這樣，局部的爐管表面熱強度會大于全爐平均熱強度，為防止局部過熱，不得不降低全爐平均熱強度，盡管這是不經濟的。所以保證爐管受熱均勻，提高全爐平均熱強度，對延長爐管使用壽命是很重要的。

3.     過?？諝庀禂?shù)。實際供給燃料燃燒的空氣與理論空氣量的比值叫做過剩空氣系數。比如1公斤燃料從理論上計算需要14.3公斤空氣正好完全燃燒，而實際供給的空氣量是17.2，則過剰空氣系數就是17.2/14.3=1.2。

在保證燃燒完全的前提下，使?fàn)t子在低而穩定的過?？諝庀禂?shù)下操作是有利的。過?？諝庀禂?shù)過小會造成燃燒不完全而浪費燃料；過剩空氣系數過大，進入爐膛的空氣量大，爐膛溫度下降，影響傳熱效率，同時，也增加了煙氣量。此外，煙氣中的氧氣較多，會使?fàn)t管表面氧化加劇，縮短爐管壽命。過?？諝庀禂?shù)通常取1.1~1.5左右。

4.     全爐熱效率。爐子熱負荷與燃料發出的總熱量之比叫全爐熱效率。管式爐熱效率一般為75%左右，目前先進的管式爐熱效率為80%~85%，較高可達88%~92%，熱效率高，表明相同的熱負荷所耗的燃料量少。

燃料燃燒放出的熱量，除被油品吸收外，其余的熱量都被煙氣帶走和爐體散熱損失掉。所以提高熱效率的途徑有：一是改進燃燒狀況，使燃料完全燃燒；二是充分回收煙氣熱量；三是提高爐壁的保溫質量，減少爐壁散熱損失。

三、       管式加熱爐類型

煉油廠加熱爐類型很多，按照管式加熱爐的用途可分為純加熱爐和加熱-反應爐，前者如常壓爐、減壓爐，原料在爐內只起到被加熱的作用；后者如裂解爐、焦化爐，原料在爐內不僅被加熱，同時還有足夠的時間進行裂解和焦化反應。按照管式爐的結構又可分為立式爐、圓筒爐和無焰爐。

1.     立式爐

立式爐爐膛為長方形箱體，爐管可水平放置或垂直放置，圖2為臥管立式爐，圖3為立管立式爐。臥管立式爐其輻射爐管沿爐壁橫排，火焰垂直于爐管上燒，爐膛較窄．對流室置于輻射室之上，長度與輻射室相同，煙囪放在對流室頂部。這種爐的特點是爐管沿長度方向受熱均勻，另外由于其輻射室高度低，故各輻射管間的受熱也比較均勻。對流管較長對提高熱效率比較有利，其缺點是為避免爐管發生過大的彎曲變形，要按一定間隔設置高合金爐管支架。立管立式爐的結構同臥管立式爐很相似，只是爐管改為立式，其主要優點是減少了爐管支架，便于布置多管程，缺點是爐管沿管長受熱不均勻，清掃困難。

立式爐在熱負荷較低時，投資高于圓筒爐，一般在熱負荷較大時使用。

2.     圓筒爐

圓簡爐爐膛為直立圓筒形(圖4)，輻射管在爐膛周圍垂直地排列一周，方形對流室在圓筒體上部，對流管分水平與直立設置兩種。圓筒爐的特點是結構緊湊，造價較低。爐管立式排列，可采用上部吊管固定，節省了管架合金材料用量。但立式排列使得沿管長方向受熱不均勻，距爐底1~5m處的管于表面熱強度較高。從熱負荷上看，圓筒爐通常用作中、小型加熱護，這是因?yàn)檩椛涔懿荒芴L(zhǎng)，加大爐膛直徑又會提高造價。圓筒爐的熱效率偏低也使熱負荷的提高受到限制。當熱負荷大于2500萬千卡／小時，可選用立管立式爐。

3.     無焰爐

無焰爐結構見圖5，其外形和立式爐相似，主要特點是將無焰噴嘴沿爐膛測墻均勻分布。由于無焰燃燒，爐膛體積可縮小，傳熱較均勻，輻射管熱強度高(可達50，000~60，000千卡/米²·時)，傳熱較均勻。由于燃燒完全，過剩空氣系數小，爐子熱效率較高。此外，還可按工藝要求來調節各處爐管的熱強度。但這種無焰燃燒噴嘴目前只能燒氣體燃料，另外爐墻結構也比較復雜、造價較高，國內主要用作焦化爐、高溫制氫的轉化爐及裂解爐等。

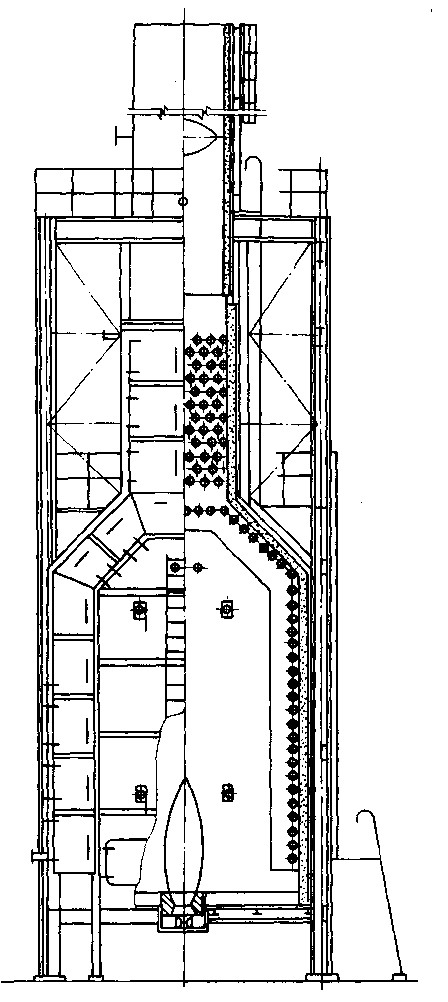

圖 2 臥管立式爐

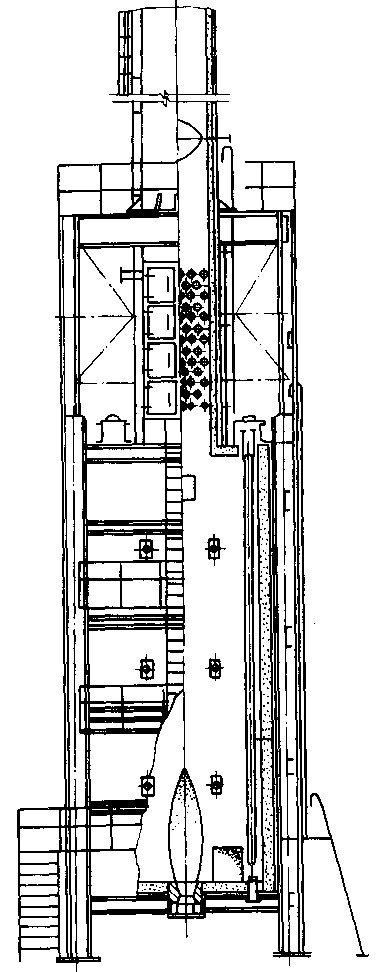

圖 3  立管立式爐

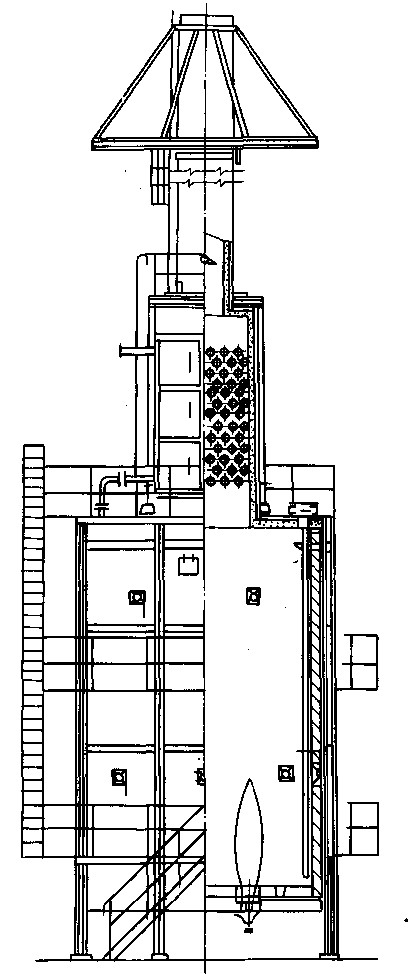

圖 4  圓筒爐

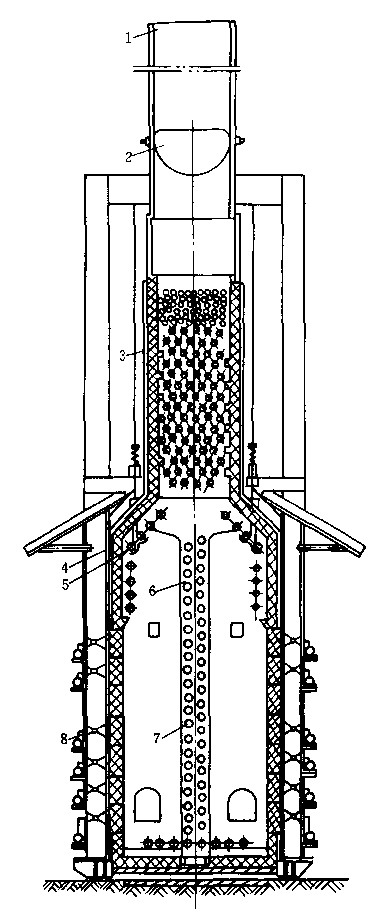

圖 5  無焰爐
