管式爐直接蒸氨工藝簡介

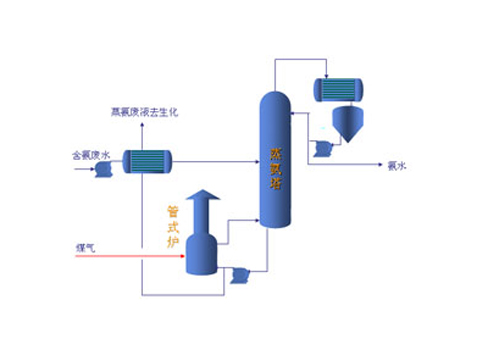

       管式爐直接蒸氨與導熱油蒸氨工藝類似，剩余氨水進入剩余氨水槽，外來濃堿液進入堿液槽，外來低氨水進入低氨水槽，用剩余氨水泵將剩余氨水從剩余氨水槽中抽出，送至一、二級剩余氨水換熱器，與廢水進行換熱后，送入蒸氨塔中部。用堿液泵將堿液從堿液槽中抽出，分為兩路，一路打至預熱器，用蒸氨廢水預熱后進入蒸氨塔，另一路回配堿槽混合配堿。用低氨水泵將氨水從低氨水槽中抽出，打至低氨水換熱器，與廢水換熱后，進入蒸氨塔。
       與導熱油蒸氨最大的差別在于，蒸氨塔底部部分熱廢水進入不是進入再沸器而是直接進入管式爐管，用煤氣直接加熱。
       加熱后的蒸氣返回蒸氨塔釜，大部分塔底用廢水泵抽出，分為五路，一路打至一、二級剩余氨水換熱器，與剩余氨水換熱后，再進入廢水冷卻器，用中溫水冷卻后，送出系統至環保；一路打至配堿槽用于配堿；一路打至低氨水換熱器，與低氨水換熱后，再與一二級剩余氨水換熱器后的廢水一同進入廢水冷卻器；一路送往終冷進行噴灑；備用一路打至管式爐。
       蒸氨塔頂氨汽進入塔頂全凝器，用中溫水冷卻后，冷凝液進氨水冷卻器，用低溫水冷卻后冷卻氨水進入回流槽或氨水槽。用回流泵將成品氨水從回流槽中抽出，分兩路，一路打至塔頂打回流，一路打至氨水槽或從回流槽滿流到氨水槽。用氨水泵將成品氨水從氨水槽中抽出，送入脫硫崗位脫硫塔。
       塔頂氨蒸汽也可以采用分凝器（分縮器）部分冷凝后回流，采用外送回流或是分凝回流可以根據用戶的要求進行設計。
